Когда скважина на воду не глубокая и применяется для полива на садовом участке, снабжать ее автоматикой нет смысла. Если вода должна поступать в дом, когда используется сложное водоснабжение, автоматизация нужна в обязательном порядке.
Что такое современная автоматика для водоносных скважин, главные схемы
Термином «автоматика» называют совокупность реле и датчиков, которые регулируют, защищают и контролируют силовое оборудование. Главное назначение автоматики для скважин — систематизировать работу насосного оборудования и защитить от обстоятельств, которые способны повредить насосы.
Получили распространение две основные схемы автоматического управления насосами:
- Первая схема обязательно включает специальный накопительный резервуар, и управление выполняется по уровню воды в резервуаре.
- Автоматизация скважин второго типа основана на контролировании давления в водопроводной системе. Поэтому главный компонент здесь — датчик давления.
Для домашней водоносной скважины довольно часто выбирают схему с датчиком давления, но устанавливают и баки. При не очень большом расходе воды таким образом легче поддерживать в системе необходимое давление, а опасность гидроудара сводится почти к нулю.
Разновидности автоматики для водоносных скважин
Выделяют 3 вида автоматики 3-х поколений.
Автоматика для скважин первого поколения
Самая распространенная и дешевая, но при этом надежная и проверенная система. Вполне может быть установлена своими силами. Состоит из 3-х устройств:
- Реле давления, располагающееся в гидроаккумуляторе. Во время расхода воды давление в гидроаккумуляторе понижается, как только доходит до предела, реле запускает насос. Когда бак заполняется и давление достигнет верхнего предела, реле отключит насос.
- Датчик сухого хода — выключает насос, когда в камере отсутствует вода, не позволяя работать «всухую» и перегреваться.
- Мембранный бак (гидроаккумулятор) — играет роль накопителя воды.
Часто автоматика для скважин первого поколения продается в сборе вместе с самовсасывающим насосом — в форме насосных станций. В целях автоматизации водоносных скважин до 15 м глубиной такие станции могут быть наилучшим решением.
Когда система устанавливается для погружных насосов, в нее входят специальные поплавки-выключатели, которые отключают насос, когда уровень воды падает, дабы он не работал без воды и не перегрелся.
Автоматика водоносных скважин второго поколения
Для автоматизации применяется электронный блок, при этом его датчики устанавливаются на сам насос и в водопроводную систему. Гидроаккумулятор не устанавливают. Датчики внутри водопровода отвечают на давление воды: если давление опускается ниже необходимой величины, на блок управления тут же поступает сигнал, и насос включается. Как только давление восстановлено — срабатывают датчики, и оборудование отключается.
Система достаточно сложная и запрашивает навыков электротехники. Применяется обычно при автоматизации водоносных скважин с погружным насосом.
Автоматика третьего поколения
Представляет собой надежную и эффективную электронную систему, которая позволит существенно сэкономить электроэнергию и ресурсы силового оборудования. Гарантирует 100-процентную защиту двигателя насоса от перегрева и скачков напряжения в электросети.
Система работает без мембранного бака. Главное отличие от автоматики второго поколения — регуляция мощности насоса в зависимости от разбора воды. В автоматизированных системах первого и второго поколения насосы всегда включены на всю мощность. Автоматика 3-го поколения обеспечивает работу в экономичном, щадящем режиме, защищая от досрочного выхода из строя.
Автоматизация такого вида выполняется и настраивается только специалистами. На выполнении работ данного профиля специализируется, например, общество vodabur.

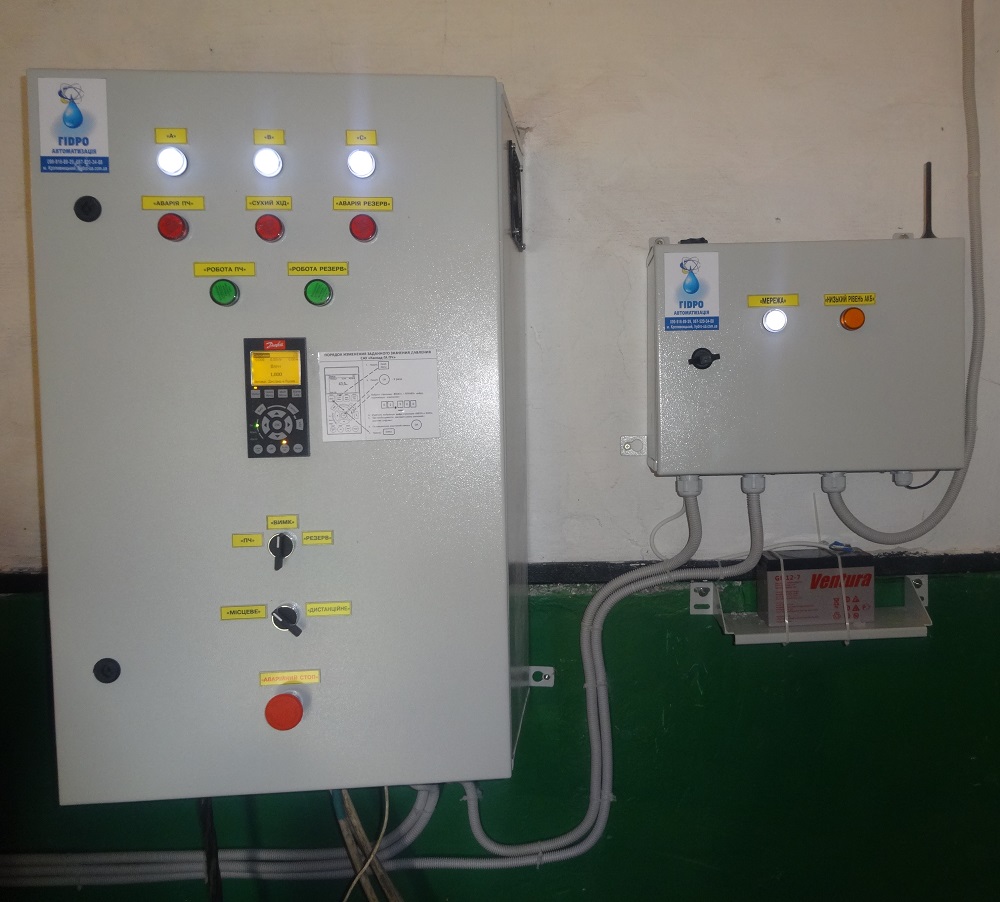

Для чего нужен шкаф управления
Шкаф управления насосом используется не только промышленными компаниями и жилищно-коммунальными объектами. На текущий момент они все чаще ставятся в загородных домах в целях практичности управления автономным автоматизированным водоснабжением.
При помощи шкафа можно управлять электродвигателями одного или сразу нескольких насосов.
Шкаф управления выполняет такие опции:
- отслеживает в системе температуру и уровень воды.
- регулирует работоспособность частотного преобразователя.
- оптимизирует и координирует работоспособность нескольких насосов.
- предоставляет сведения о работе каждого агрегата.
- гарантирует безопасный, плавный запуск двигателя.
Когда насосов несколько, шкаф обеспечивает поочередную работу. Это, во-первых, спасает систему от быстрого изнашивания, и не помогает заиливаться насосу, надолго оставшемуся без работы.
Пульт управления насосом может иметь разную комплектацию, исходя из количества насосов. Данное устройство многократно облегчает управление системой водоснабжения.
